屏幕构造

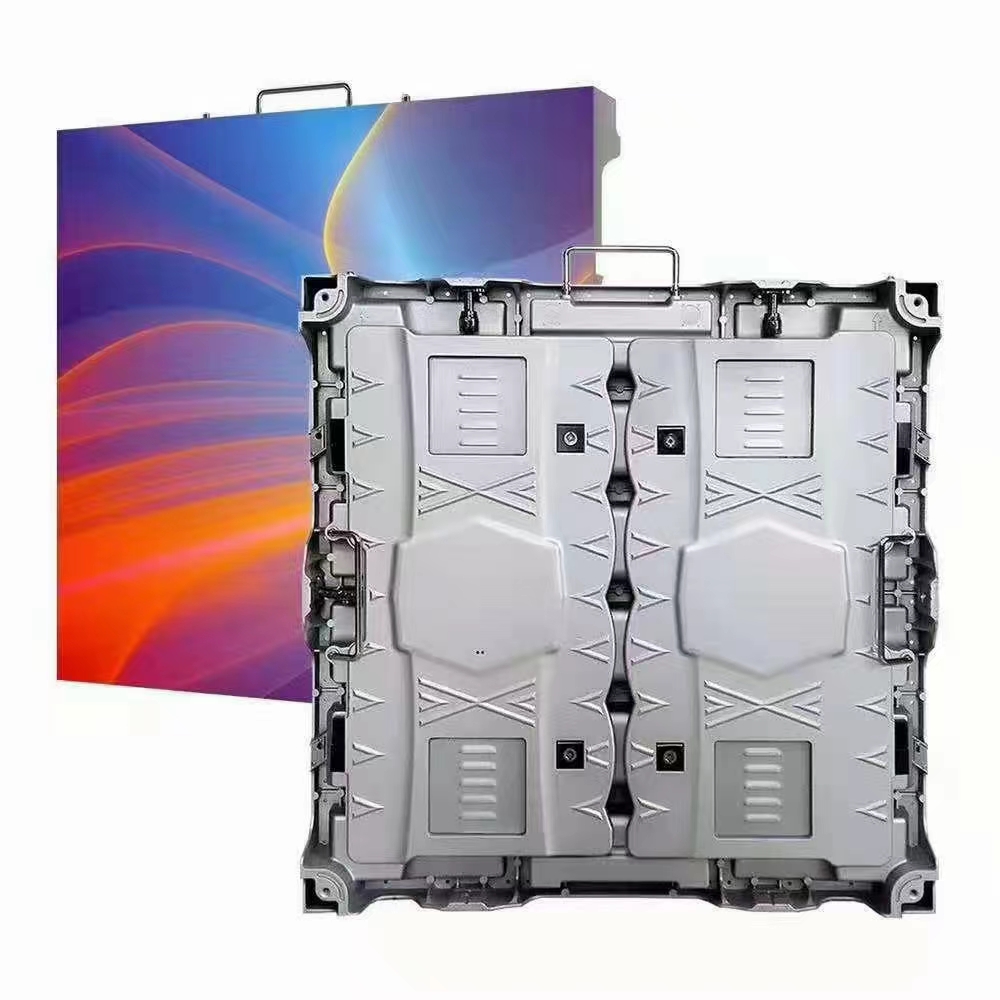

LED显示屏是经LED点阵组成的电子显示屏，通过亮灭红绿灯珠更换屏幕显示内容形式如文字、动画、图片、视频的及时转化，通过模块化结构进行组件显示控制。主要分为显示模块、控制系统及电源系统。显示模块是LED灯点阵构成屏幕发光；控制系统则是调控区域内的亮灭情况实现对屏幕显示的内容进行转换；电源系统则是对输入电压电流进行转化使其满足显示屏幕的需要。

LED屏幕可实现对多种信息呈现模式的不同形式间的转化，并在室内、室外均可使用，有其他显示屏不可比拟的优势。其凭借光亮强度高、工作耗功较小、电压需求低、设备小巧便捷、使用年限长、耐冲击稳定、抗外界干扰强的特点，快速发展并广泛应用于各个领域。

发光材料

应用于显示屏的LED发光材料有以下几种形式：

① LED发光灯（或称单灯） 　一般由单个LED晶片，反光杯，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。可用一个或多个（不同颜色的）单灯构成一个基本像素，由于亮度高，多用于户外显示屏。

② LED点阵模块 　由若干晶片构成发光矩阵，用环氧树脂封装于塑料壳内。适合行列扫描驱动，容易构成高密度的显示屏，多用于户内显示屏。

③ 贴片式LED发光灯（或称SMD LED） 　就是LED发光灯的贴焊形式的封装，可用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。

尺寸设计

显示屏的尺寸设计在设计屏体大小时，有三个重要的因素：

(1) 显示内容的需要；

(2) 场地空间条件；

(3) 显示屏单元模板尺寸(室内屏)或像素大小(户外屏)。

耗电与电源要求

灯条最大耗电量是启动时或全亮等极端情况时的耗电量，最大耗电量是交流电供电(线径，开关等)必须考虑的要素。平均耗电量一般为最大耗电量的1/3。LED灯条转换电源很重要，主要分恒流电源、恒压电源；AC220V输入，DC12V输出、DC24V输出、DC36V输出、DC48C输出。LED电源，也可以分防雨电源、非防水电源、防水电源；

显示屏属大型精密电子设备，为了安全使用及可靠工作，其AC220V 电源输入端或与其相连计算机的AC220V 电源输入端必须接地。显示屏转换电源非常重要（LED开关电源），AC220V输入，DC5V输出。也有DC3.3V输出、DC7.5V输出、DC13.8V输出；车载显示屏，电源DC12V输入、DC24输入……

注：计算机的AC220V 电源输入接地端已与计算机机壳相连。

制作工艺

LED的发光颜色和发光效率与制作LED的材料和工艺有关 ，灯球刚开始全是蓝光的，后面再加上荧光粉，根据用户的不同需要，调节出不同的光色，广泛使用的有红、绿、蓝、黄四种。由于LED工作电压低（仅 1.2~4.0V），能主动发光且有一定亮度 ，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，尚无其他的显示方式与LED显示方式匹敌。

LED，发光二极管（light emitting diode缩写）。它是一种通过控制半导体发光二极管的显示方式，由镓（Ga）与砷（As）、磷（P）、氮（N）、铟（In）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，铟镓氮二极管发蓝光。

把红色和绿色的LED晶片或灯管放在一起作为一个像素制作的显示屏称为三色或双基色屏，把红、绿、蓝三种LED晶片或灯管放在一起作为一个像素的显示屏叫三基色屏或全彩屏。如果只有一种色就叫做单色或单基色屏，制作室内 LED 屏的像素尺寸一般是1.5-12 毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED 屏的像素尺寸多为6-41.5毫米，每个像素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由2红1绿组成，三色象素筒用1红1绿1蓝组成。

无论用LED制作单色、双色或三色屏，欲显示图象需要构成像素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般 256 级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色LED屏当前都要求做成256级到4096级灰度的。

注意事项

1、开关顺序：

开屏时：先开机，后开屏。关屏时：先关屏，后关机

(先关计算机不关显示屏，会造成屏体出现高亮点，led烧毁灯管，后果严重。)

2、开关屏时间隔时间要大于5分钟。

3、计算机进入工程控制软件后，方可开屏通电。

4、避免在全白屏幕状态下开屏，因为此时系统的冲击电流最大。

5、避免在失控状态下开屏，因为此时系统的冲击电流最大。

A计算机没有进入控制软件等程序;

B计算机未通电;

C控制部分电源未打开。

6、环境温度过高或散热条件不好时，LED照明应注意不要长时间开屏。

7、电子显示屏体一部分出现一行非常亮时，应注意及时关屏，在此状态下不宜长时间开屏。8、经常出现显示屏的电源开关跳闸，应及时检查屏体或更换电源开关。

9、定期检查挂接处的牢固情况。如有松动现象，注意及时调整，重新加固或更新吊件。

10、根据大屏幕显示屏屏体、控制部分所处环境情况，避免虫咬，必要时应放置防鼠药。

屏幕应用

1．起到商品宣传，吸引顾客的作用。

2．起到店面装饰，提高企业档次的作用。

3．起到照明，标新立异的作用。

4．起到普及知识的作用。（可用于播放企业产品的小信息，相关行业的知识）

5．起到公告板的作用。（促销，招聘信息发布）

6．起到烘托气氛的作用。通过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词，各种重大节日的庆祝词等。

7．起到警示作用，经常用于道路交通LED导航指示等。

不可否认，商家树立广告牌的最终目的就是宣传商品信息，吸引目标顾客，尽最大可能地赚取最大的利润。而LED广告牌正是为了实现这个目的成为企业宣传的头项选择。
